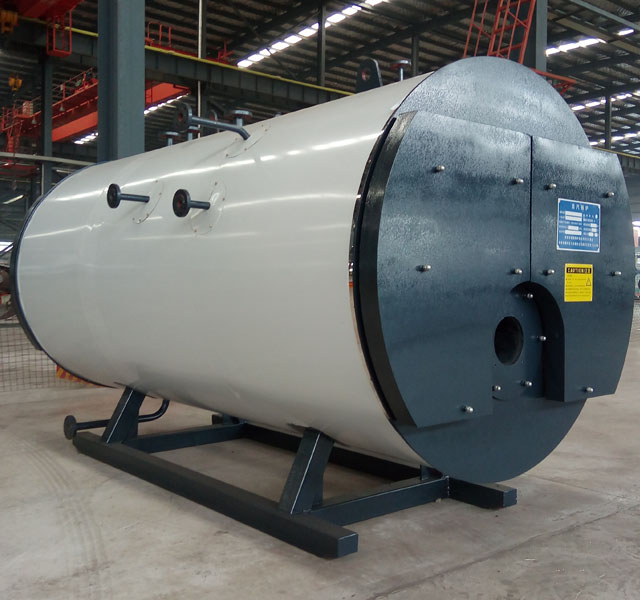

详细介绍CWNS系列燃油（气）常压热水锅炉
◆产品介绍
我公司的WNS、CWNS系列全自动燃油（气）锅炉，采用三回程结构，使用锅炉设计软件，对“豫园”牌燃油、燃气锅炉进行了优化设计，燃烧室设计和受热面布置更加合理，热效率提高2%以上。
◆性能优势
主要性能特点：
1、该型锅炉采用三回程结构，燃烧室大容积设计，使燃烧更加充分；
2、采用波形炉胆结构，既增加了传热面积，也满足了炉胆受热后的自由膨胀；
3、烟管采用螺纹结构，强化了传热；
4、锅炉采用湿背式结构，全扳边对接焊缝，可靠性高，维修费用低；
5、设计超温、超压、缺水、检漏、熄火等多种保护功能，锅炉运行可靠；
6、前后烟箱采用整体式烟箱，烟箱上有对开式烟箱门，该形式整体性好，美观、大方，检修开启轻便；
7、采用两级螺旋鳍片式常压节能器，增大受热面积，减少节能器的体积、使其结构紧凑；
8、两级节能器本体常压串联，减少水腐蚀，延长使用年限，降低电耗，节能器本体腐蚀损坏后更换方便；
9、该型号锅炉热效率高，出力稳定，负荷适应性强；
10、采用快装结构，能有效缩短安装周期。
CWNS系列燃油、燃气常压热水锅炉规格参数表
|
型号 |
CWNS0.7-90/65-Y(Q) |
CWNS1.05-90/65-Y(Q) |
CWNS1.4-90/65-Y(Q) |
CWNS1.75-90/65-Y(Q) |
CWNS2.1-90/65-Y(Q) |
CWNS2.8-90/65-Y(Q) |
CWNS3.5-90/65-Y(Q) |
CWNS4.2-90/65-Y(Q) |
|
|
额定热功率/额定供热量MW/10Kcal/h |
0.7/60 |
1.05/90 |
1.4/120 |
1.75/150 |
2.1/180 |
2.8/240 |
3.5/300 |
4.2/360 |
|
|
额定工作压力Mpa |
常压 |
||||||||
|
额定供/回水温度℃ |
90/65 |
||||||||
|
热效率% |
91 |
91.5 |
91.8 |
92.0 |
92.6 |
92.5 |
92.3 |
92.7 |
|
|
锅炉质量kg |
2600 |
2900 |
4300 |
5300 |
5400 |
5600 |
8000 |
9000 |
|
|
锅炉满水重kg |
3900 |
5000 |
6800 |
7900 |
8000 |
9400 |
13100 |
15000 |
|
|
最大外形尺寸长×宽×高mm |
4600×1300×2600 |
4900×1500×2700 |
5150×1600×2900 |
5300×1700×3100 |
5500×1700×3000 |
5700×2000×3300 |
6100×2200×3600 |
6400×2300×3800 |
|
|
最大运输尺寸长×宽×高mm |
3200×1330×1586 |
3500×1510×1781 |
4100×1525×1900 |
4009×1600×1888 |
4260×1625×1888 |
4500×1834×2138 |
4510×2008×2408 |
4870×2008×2408 |
|
|
燃料耗量 |
柴油Kg/h |
64.6 |
97.0 |
127.9 |
159.8 |
191.8 |
253 |
316.3 |
379.5 |
|
天然气Nm3/h |
73.0 |
110.0 |
144.9 |
181.2 |
217.4 |
286.7 |
358.4 |
430.1 |
|
|
液化气Nm3/h |
30.0 |
45.0 |
59.3 |
74.1 |
88.9 |
117.3 |
146.6 |
176.0 |
|
|
城市煤气Nm3/h |
164.8 |
247.3 |
326.1 |
407.6 |
489.1 |
645.2 |
806.5 |
967.7 |
|
|
进出水管口径DNmm |
65/125 |
80/100 |
100/125 |
100/125 |
100/125 |
125/150 |
200 |
200 |
|
|
大气管口径DNmm |
400 |
||||||||
|
排污管口径DNmm |
40 |
||||||||
|
出烟管直径mm |
300 |
360 |
360 |
360 |
400 |
400 |
500 |
600 |
|
